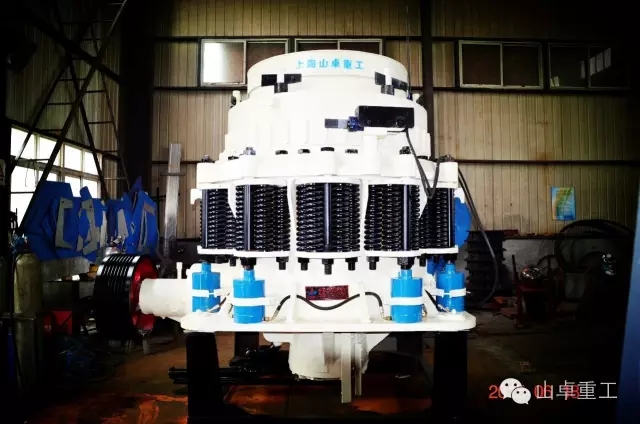

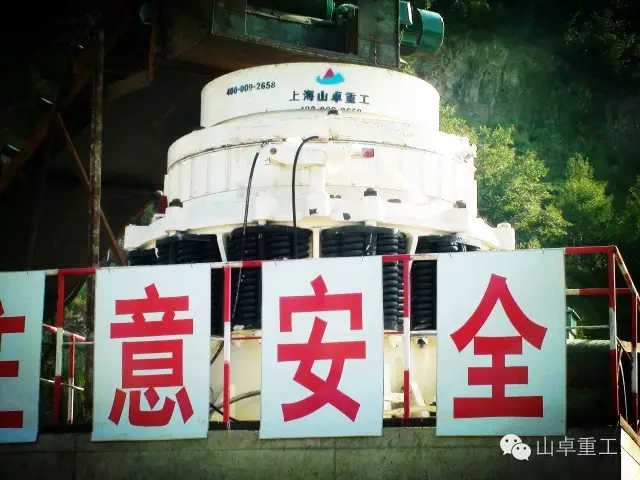

圓錐式破碎機采用了最佳組合的破碎頻率和偏心距，使得所要破碎的物料細碎程度更高，破碎產能與同類機型相比具有更高產量，同時也增強了物料粒子間的層壓破碎作用，有效提高物料破碎后的立體形狀。通過液壓保險、液壓鎖緊、液壓調整、液壓清腔等裝置的使用，讓操作變得更易于自動化。在正常使用情況下，設備采用了優化設計，使得無故障運行率超過95%。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。圓錐破碎機破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。

    圓錐破碎機主要由機架、傳動軸、偏心套、球面軸承、破碎圓錐、調整裝置、 調整套、彈簧以及下料口等部分組成。
（1）破碎機主機架總成：破碎機主機架由上架體和下架體組成，兩者通過液壓缸連接，內有耐磨襯板和保護罩：上架體是焊接件，其上口焊有耐磨銅板，下架體是整體鑄鋼件。
（2）主軸總成：主軸與主機架的下架體中心輪毅采用錐面小過盈配合裝配，主軸開有軸向和徑向潤滑油孔。
（3）偏心軸套總成：偏心軸套其內部安裝有采用螺釘固定的高鉛青銅襯套;下部通過螺栓安裝有大錐齒輪和止推軸承，其中上止推軸承為鍛鋼件，下止推軸承為高鉛青銅件；另外，在偏心軸套上還裝有利用螺栓固定的配重組件，其內部灌鉛并安裝了耐磨保護襯板。
（4）動錐體總成：動錐上部采用螺栓連接固定有給料板組件，下部安裝有球面軸瓦，可以與安裝在套筒內的球面鋼瓦相配合；動錐外部安裝有高錳鋼制成的動錐襯板，動錐體與其襯板之間的空隙充灌有環氧樹脂;動錐內部安裝有上下高鉛青銅襯套。
（5）定錐體總成：定錐上部安裝的是給料料斗；內部安裝有采用大直徑螺栓固定的高錳鋼耐磨襯板，定錐體與其襯板間同樣充灌有環氧樹脂；定錐外部是與調整環配合的梯形螺紋。
（6）調整環：調整環是組件，由調整環、夾緊環、凸輪隨動件和液壓馬達等組成；夾緊環內有梯形螺紋，可與定錐相連；調整環上部裝有主機架固定銷和導向桿，以防止調整環在主機架內旋轉。
（7）機組潤滑裝置：由潤滑油箱、電機油泵、過濾裝置、冷卻裝置和控制裝置組成。例如煙臺鑫海礦機的圓錐破碎機采用干油或者水兩種密封方式,使灰塵雜質無法進人機體內，保證了潤清油的清潔。
（8）水平傳動軸總成：一臺大功率主驅動電機，通過三角帶輪傳動裝置使水平軸上的小錐齒輪驅動大錐齒輪及偏心軸套:水平軸的箱體為整體鑄鐵件，用螺栓固定到主機架上。
（9）液壓夾架和過鐵釋放裝置:通過雙作用液壓缸使得調節環上部各組件與破碎機主機架相連。
（10）調節機構總成：用液壓馬達驅動小齒輪，小齒輪驅動調節帽上的大齒圈，從而驅動定錐轉動，來達到調節定錐襯板與動錐襯板之間間隙的目的。
（11）液壓控制站：控制站包括帶有油表的油箱、電機油泵、過濾裝置、蓄能裝置、控制裝置、壓力開關、安全保護裝置等；在破碎機旁還裝有端子箱和按鈕控制柜。
